레이저 광의 파장 안정화 장치 및 방법
Method for Stabilizing Wavelength of Laser Light
출원번호 : 1020160057219 / 20160510
등록번호 : 1017880730000 / 20171013
광주과학기술원 박창수,김준수,박시웅


초록

실시예는 레이저 광의 파장 안정화 장치로서, 레이저 입력광을 발생시키는 레이저 발진부의 광 전달 경로에 마련되며 임계값에서 유도 브릴루앙 산란 현상을 일으키는 광도파로, 상기 광도파로에 의해 천이된 광신호의 주파수와 입력광의 주파수의 차이인 맥놀이 주파수를 연속적으로 얻는 광 검출기 및 상기 맥놀이 주파수를 이전의 맥놀이 주파수 값과 비교하여 그 차이값이 0이 되도록 제어 신호를 발생시켜 입력광의 중심 주파수를 이동시키는 파장 제어기를 포함할 수 있다. 따라서, 실시예는 입력광의 세기와 상관없이 파장 안정화가 가능하며, 특히 고출력의 레이저 광원에서 파장 안정화를 용이하게 수행할 수 있다.


대표청구항
레이저 광의 파장 안정화 장치에 있어서,
레이저 발진부에서 발생되는 입력광의 전달경로를 형성하는 광도파로 상에 형성되며, 상기 입력광을 분할하는 광 분할기;
상기 광 분할기의 일 경로에 연결되면서 상기 레이저 발진부로의 광반사를 차단하는 광 순환기;
상기 광 분할기의 타 경로에 연결되며, 상기 광 순환기와 연결되는 광 결합기;
상기 광 순환기와 연결되며 일정 임계값 이상에서 유도 브릴루앙 산란(Stimulated Brillouin Scattering) 현상을 일으키는 광도파로;
상기 광도파로에서 돌아나온 광 신호의 주파수와 입력광의 주파수 간의 차이인 맥놀이 주파수를 검출하는 광 검출기;
상기 맥놀이 주파수를 이전의 맥놀이 주파수와 연속적으로 비교하여 그 차이값을 도출하는 주파수 변위 검출기; 및
상기 주파수 변위 검출기에서 제공되는 맥놀이 주파수의 차이값에 따라 레이저 발진 주파수의 조절 신호를 출력하며, 제공되는 조절 신호에 따라 발진되는 레이저 광의 중심 파장을 기설정된 값으로 조절하는 파장 제어기를 포함하고,
상기 광 도파로를 지나는 광 신호는 유도 브릴루앙 산란 현상에 의해 입력광의 파장이 변화함에 따라 선형적으로 중심 주파수가 천이되어 상기 광 도파로를 돌아나오는 것을 특징으로 하는 레이저 광의 파장 안정화 장치.

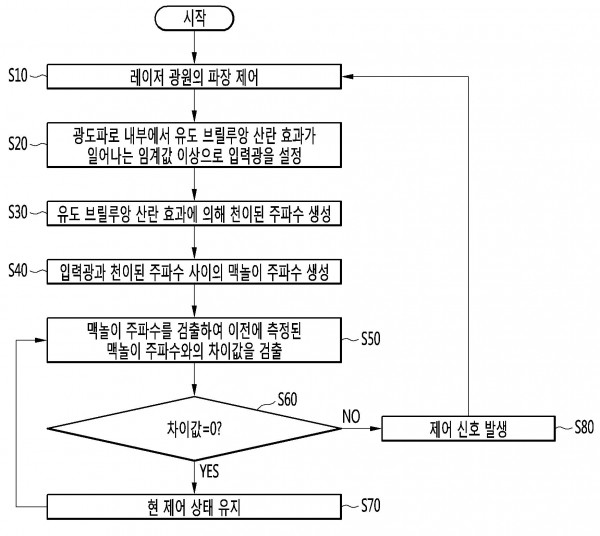

대표이미지
