전류 모드 라인 드라이버 장치 및 이의 동작 방법
페이지 정보

본문

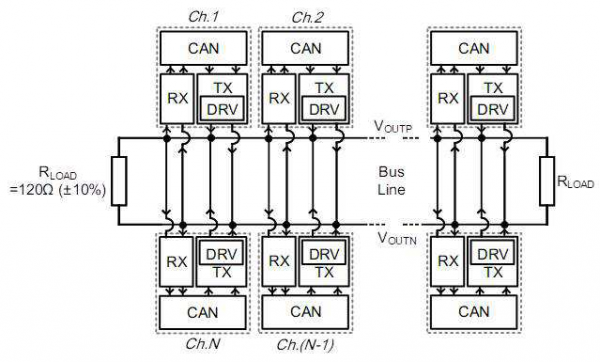

본 개시는 네트워크 통신을 수행하는 전류 모드 라인 드라이버 장치 및 이의 동작 방법에 관한 것이다. 일 실시 예에 의하면, 전류 모드 라인 드라이버 장치는 입력 차동 전압 신호를 획득하고, 상기 획득된 입력 차동 전압 신호를 전류로 변환하며, 상기 변환된 전류를 제공하는 전압 모드 드라이버; 상기 변환된 전류를 기 설정된 미러링 비율에 기초하여 복제함으로써 복제 전류를 생성하고, 상기 생성된 복제 전류를 제공하는 전류 복제 셀; 상기 전압 모드 드라이버 내 상기 변환된 전류 또는 상기 복제 전류의 크기 중 적어도 하나를 제어하는 적응적 진폭 튜닝부; 및 상기 복제 전류 중 적어도 일부가 제공됨으로써 양단에 상기 입력 차동 전압 신호의 크기에 대응되는 출력 전압이 인가되고, 상기 전류 모드 라인 드라이버 장치가 연결되는 부하단에 병렬로 연결되는 임피던스 저항; 을 포함할 수 있다.
